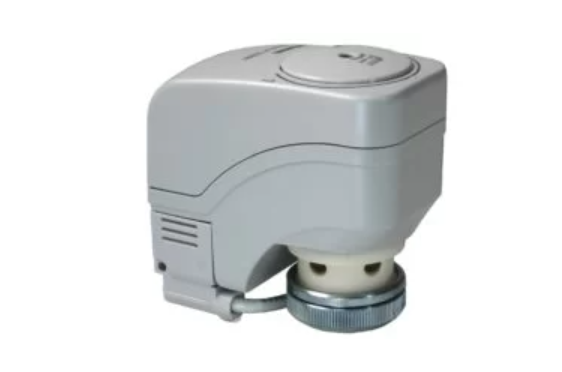

Siłownik elektromechaniczny SSB81 do zaworów VXP45

Siłowniki elektromechaniczne SSB81,

SSB31 i SSB61 SIEMENS przeznaczone są do stosowania w instalacjach klimatyzacyjnych, wentylacyjnych oraz grzewczych, gdzie sterują pracą zaworów VVP45, VXP45 i VMP45 dostępnych w ofercie Siemens. Używane są przede wszystkim do regulacji przepływu wody grzewczej i chłodniczej.

Poszczególne modele różnią się napięciem zasilającym oraz rodzajem sygnału sterującego. Wersja SSB31 posiada napięcie sterujące 230 V AC, SSB81 – 24 V AC, z kolei SSB61 – 24 V AC/DC. Modele SSB31 i SSB81 sterowane są sygnałem 3-stawnym, a SSB61 – 0…10 V DC. Ponadto poszczególne typy różnią się między sobą czasem przebiegu oraz obecnością przełącznika pomocniczego. Siła nominalna wszystkich wersji wynosi 200 N.

Siłowniki współpracują z następującymi modelami zaworów oferowanymi przez Siemens:

• VVP45 (zawory przelotowe)
• VVP45..S (zawory przelotowe, do śrubunków zaciskowych CONEX)
• VXP45 (zawory trójdrogowe)
• VMP45 (zawory trójdrogowe z obejściem)
• VMP45..S (zawory trójdrogowe z obejściem, do śrubunków zaciskowych CONEX

Standardowo siłowniki SSB31, SSB61 i SSB81 SIEMENS dostarczane są z kablem podłączeniowym o długości 1,5 metra z wtyczką. Na życzenie klienta jest możliwość zamównienia kabli o długościach 2,5 m i 4,5 m oraz kabli bezhalogenowych, jak również śrub mocujących oraz wtyków z zaciskami podłączeniowymi.

Bezawaryjne siłowniki elektromechaniczne SSB31, SSB61 i SSB81 SIEMENS

Montaż siłowników SSB31, SSB61 oraz SSB81 SIEMENS przebiega wyjątkowo prosto. Siłownik jest mocowany na zaworze za pomocą nakrętki łączącej. Nie są do tego wymagane żadne narzędzia ani nastawy. W czasie instalacji siłownik musi znajdować się w tak zwanym położeniu 0 – bez napięcia zasilającego. Jego działanie polega na wytwarzaniu skoku, który następnie jest przenoszony na trzpień zaworu. Po każdorazowym włączeniu siłownika następuje kalibracja. Producent stworzył możliwość równoległego podłączenia wielu siłowników.

Siłowniki elektromechaniczne SSB31, SSB61 i SSB81 SIEMENS zostały wyposażone w wytrzymałą obudowę wykonaną z tworzywa sztucznego, która chroni ich mechanizm przed uszkodzeniem. Ponadto posiadają bezobsługową przekładnię zabezpieczoną przed zablokowaniem oraz opcję sterowania ręcznego za pomocą klucza imbusowego. Są to urządzenia bezobsługowe i nie jest wymagana ich konserwacja.

Właściwości:

• Siła nominalna 200 N
• Automatyczna identyfikacja skoku zaworu
• Montaż bezpośrednio na zaworze za pomocą nakrętki łączącej (bez narzędzi)
• Podstawowe typy z kablem podłączeniowym o długości 1,5 m z wtyczką
• Opcjonalne kable podłączeniowe: −kable o długościach 2,5 m i 4,5 m −kable bezhalogenowe
• Sterowanie ręczne i wskazanie położenia
• Możliwość równoległego podłączenia wielu siłowników
• Przełącznik pomocniczy wbudowany w siłownikach SSB31.1 i SSB81.1
• Zawory, siłowniki i wyposażenie dodatkowe pakowane są oddzielnie i dostarczane w oddzielnych opakowaniach.
