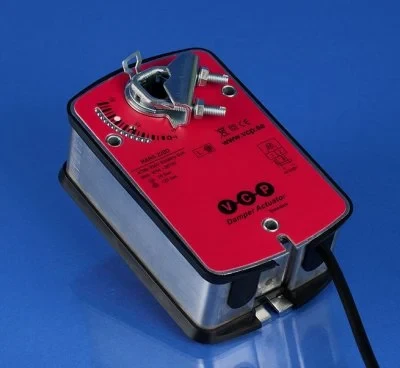

Siłownik do przepustnic 5 Nm, 24 Vac/ RAR5 24D S2 ze sprężyną zwrotną

Siłowniki VCP do przepustnic ze sprężyną zwrotną o momencie obrotowym 5 Nm - seria RAR5

Siłowniki przepustnic ze sprężyną powrotną VCP nadają się do wielu zastosowań, w tym do sterowania przepustnicami w systemach wentylacyjnych, takich jak systemy automatyki budynkowej (BAS), systemy zarządzania budynkiem (BMS) lub środowiska ogrzewania, wentylacji i klimatyzacji (HVAC).

Rozwiązania w zakresie siłowników przepustnic ze sprężyną powrotną VCP idealnie nadają się do przepustnic regulacyjnych, central wentylacyjnych, ekonomizerów, odbiorników VAV, żaluzji wentylatorowych i wentylatorów jednostkowych.

Siłowniki przepustnic ze sprężyną powrotną VCP przeznaczone do bezpośredniego montażu na standardowych wałkach przepustnic w celu sterowania przepustnicami.

Siłowniki przepustnicy ze sprężyną powrotną firmy VCP są dostarczane z uchwytem zabezpieczającym przed obrotem, zapewniającym stabilność, wskaźnik położenia i oszczędność energii przy ogranicznikach krańcowych.

Siłowniki przepustnic ze sprężyną powrotną RAR5 24D i RAR5 220D o momencie obrotowym 5 Nm i z sygnałem sterującym włącz/wyłącz (dwupołożeniowym) służą do regulacji przepustnic o powierzchni do ok. 1,0 m².

Czas działania siłowników przepustnicy ze sprężyną powrotną RAR5 24D i RAR5 220D wynosi 50–70 sekund w przypadku siłownika i < 20 sekund w przypadku sprężyny.

Wyłączniki pomocnicze, w które wyposażone są siłowniki przepustnicy sprężynowej typu
RAR5 24D S2 i RAR5 220D S2.

Cechy

• Powrót sprężynowy

• Moment obrotowy 5 Nm

• Do regulacji przepustnic do ok. 1,0 m²

• Sygnał sterujący włącz/wyłącz (dwupozycyjny)

• Do wałów o wymiarach
okrągłych od 10 do 16 mm
i kwadratowych od 7 do 11 mm

• Wspornik antyrotacyjny zapewniający stabilność

• Regulowany kąt obrotu

• Możliwość wyboru kierunku obrotu poprzez odwrócenie siłownika

• Wskaźnik położenia

• Oszczędność energii na przystankach końcowych

• Dostarczany z kablem o długości 1 metra

• Zasilanie
24 Vac/dc dla RAR5 24D i RAR5 24D S2,
220 Vac dla RAR5 220D i RAR5 220D S2

• Czas działania
siłownika 50-70 sek.
Sprężyna < 20 sek.

• Przełączniki pomocnicze w RAR5 24D S2 i RAR5 220D S2

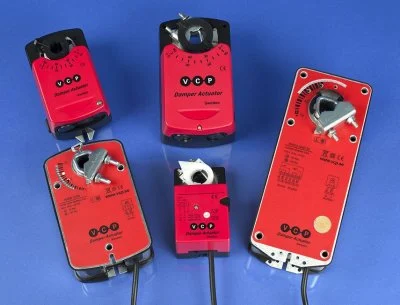

4 różne modele

• RAR5 24D:

Zasilanie 24 Vac/dc
Sygnał sterujący wł./wył.

• RAR5 220D:

Zasilanie 220 Vac
Sygnał sterujący wł./wył.

• RAR5 24D S2:

Zasilanie 24 Vac/dc
Sygnał sterujący wł./wył.
Przełączniki pomocnicze

• RAR5 220D S2:

Zasilanie 220 Vac
Sygnał sterujący wł./wył.
Przełączniki pomocnicze
