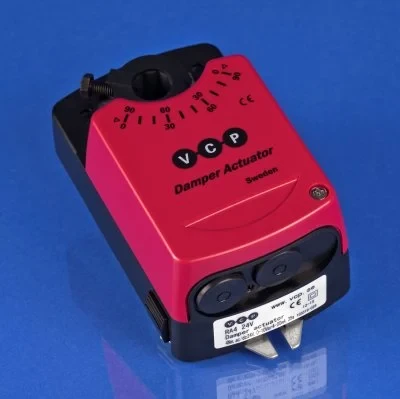

Siłownik do przepustnic 4 Nm, 230 Vac/ RA4 220D

Siłowniki VCP do przepustnic bez sprężyny powrotnej o momencie obrotowym 4 Nm - seria RA4

Siłowniki przepustnic VCP bez sprężyny powrotnej nadają się do wielu zastosowań, w tym do sterowania przepustnicami w systemach wentylacyjnych, takich jak systemy automatyki budynkowej (BAS), systemy zarządzania budynkiem (BMS) lub środowiska ogrzewania, wentylacji i klimatyzacji (HVAC).

Rozwiązania w zakresie siłowników przepustnic bez sprężyny powrotnej VCP idealnie nadają się do przepustnic regulacyjnych, central wentylacyjnych, ekonomizerów, terminali VAV, klimakonwektorów, żaluzji wentylatorowych i wentylatorów.

Siłowniki przepustnic VCP bez sprężyny powrotnej przeznaczone do bezpośredniego montażu na standardowych wałkach przepustnic w celu sterowania przepustnicami.

Siłowniki przepustnic bez sprężyny powrotnej serii RA4 o momencie obrotowym 4 Nm służą do regulacji przepustnic o powierzchni do ok. 1,0 m².

Siłowniki przepustnic bez sprężyny powrotnej RA4 24D i RA4 220D o momencie obrotowym 4 Nm są wyposażone w sygnał sterujący włącz/wyłącz (dwupołożeniowy) lub 3-punktowy (3-punktowy pływający/trójstanowy).

Siłowniki przepustnic bez sprężyny powrotnej o momencie obrotowym 4 Nm: RA4 24V z sygnałem sterującym 0–10 V DC, a RA4 24C z sygnałem sterującym 4–20 mA.

Wyłącznik pomocniczy montowany w siłownikach przepustnic bez sprężyny powrotnej typu RA4 24D S1 / RA4 220D S1 w wersji cyfrowej (włącz/wyłącz lub 3-punktowej) oraz w siłownikach przepustnic bez sprężyny powrotnej typu RA4 24V S2 i RA4 24C S2 w wersji analogowej (0-10 V DC lub 4-20 mA).

Sygnał sprzężenia zwrotnego jest standardem we wszystkich siłownikach przepustnic 4 Nm bez sprężyny powrotnej serii RA4 z analogowym sygnałem sterującym.

Siłowniki przepustnic bez sprężyny powrotnej serii RA4 o momencie obrotowym 4 Nm są wyposażone we wskaźnik położenia, ręczne sterowanie za pomocą przycisku i możliwość zmiany kierunku obrotu za pomocą przełącznika na płytce drukowanej.

Czas działania wszystkich siłowników przepustnic bez sprężyny powrotnej o momencie obrotowym 4 Nm z serii RA4 wynosi 35 sekund.

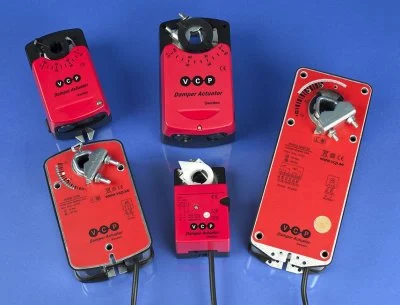

8 różnych modeli siłowników przepustnic bezsprężynowych
serii RA4 o momencie obrotowym 4 Nm:

• RA4 24D:

Siłownik przepustnicy bez sprężyny powrotnej,
zasilanie 24 Vac/dc,
sygnał sterujący wł./wył. lub 3-punktowy.

• RA4 220D:

Siłownik przepustnicy bez sprężyny powrotnej,
zasilanie 220 Vac,
sygnał sterujący wł./wył. lub 3-punktowy.

• RA4 24D S2:

Siłownik przepustnicy bez sprężyny powrotnej,
Zasilanie 24 Vac/dc,
Sygnał sterujący wł./wył. lub 3-punktowy,
Wyłączniki pomocnicze.

• RA4 220D S2:

Siłownik przepustnicy bez sprężyny powrotnej,
Zasilanie 220 Vac,
Sygnał sterujący wł./wył. lub 3-punktowy.
Przełączniki pomocnicze.

• RA4 24V:

Siłownik przepustnicy bez sprężyny powrotnej,
Zasilanie 24 Vac/dc,
Sygnał sterujący 0-10 Vdc,
Sygnał sprzężenia zwrotnego 0-10 Vdc,

• RA4 24C:

Siłownik przepustnicy bez sprężyny powrotnej,
Zasilanie 24 Vac/dc,
Sygnał sterujący 4-20 mA,
Sygnał sprzężenia zwrotnego 0-10 Vdc,

• RA4 24V S2:

Siłownik przepustnicy bez sprężyny powrotnej,
zasilanie 24 Vac/dc,
sygnał sterujący 0-10 Vdc,
sygnał sprzężenia zwrotnego 0-10 Vdc,
przełączniki pomocnicze.

• RA4 24C S2:

Siłownik przepustnicy bez sprężyny powrotnej,
zasilanie 24 Vac/dc,
sygnał sterujący 4-20 mA,
sygnał sprzężenia zwrotnego 0-10 Vdc,
przełączniki pomocnicze.
