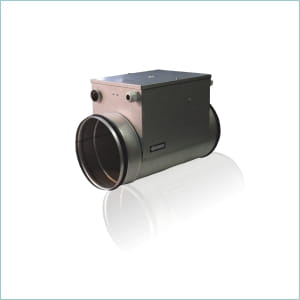

Elektryczna nagrzewnica kanałowa fi 100 1 kW: EHC 100/1,0/1/SI/FC z automatyką

Elektryczna nagrzewnica  kanałowa fi 100 1 kW: EHC 100/1/1/SI/FC z automatyką

EHC 100/1/1/SI/FC

• Fi 100mm
• Moc grzewcza - 1 kW
• Ilość faz - 1
• Sterowanie - nastawa powietrza na nagrzewnicy - zakres temperatur od -20 C do +30 C
• Kanałowy czujnik temp. w komplecie
• Komplet zabezpieczeń - dwa termostaty przeciw przegrzaniowe + 60C automatyczny, 100C reset manualny
• Czujnik braku przepływu
• Presostat różnicy ciśnień

Seria EHC oferuje niezawodne i wydajne elektryczne nagrzewnice kanałowe i podgrzewacze wstępne, idealne do ogrzewania czystego powietrza w systemach wentylacyjnych i integracji z systemami klimatyzacyjnymi.

Ogólny opis głównych cech grupy produktów

Główne cechy grupy:

• Konfiguracja dostosowywana: Dostępna z lub bez zintegrowanego sterownika elektronicznego, monitorowania ciśnienia i/lub przepływu oraz stycznika. Jednostki mogą być również projektowane na zamówienie, aby spełniać określone wymagania. Możliwa jest również bezproblemowa integracja z systemami BMS za pośrednictwem RS485 MODBUS.

• Trwała konstrukcja: Wykonane z blach pokrytych powłoką alucynkową z gumą uszczelniającą dla bezpiecznego i szczelnego połączenia z przewodami wentylacyjnymi. Elementy grzewcze wykorzystują rury ze stali nierdzewnej dla długowieczności i wydajności.

• Zaawansowane funkcje bezpieczeństwa: Wyposażone w dwa termostaty zabezpieczające przed przegrzaniem (automatyczny reset i ręczne wyłączenie) dla najwyższego bezpieczeństwa. Urządzenia o średnicy poniżej 250 mm są wyposażone w termostat z automatycznym resetem 60°C i termostat z ręcznym resetem 100°C; te o średnicy 250 mm i większej wykorzystują termostat 7

• Wiele opcji sterowania: Wybierz

  • Pojedynczy czujnik: kontrola temperatury powietrza nawiewanego.
  • Podwójny czujnik: reguluje temperaturę powietrza wywiewanego/powietrza w pomieszczeniu na podstawie wartości zadanej, jednocześnie ograniczając temperaturę powietrza nawiewanego.
  • Zewnętrzny sygnał 0-10 VDC: umożliwia integrację z zewnętrznymi systemami sterowania

• Monitorowanie przepływu (opcjonalnie): Dostępny monitor przepływu zapobiega pracy urządzenia i przegrzaniu w przypadku awarii przepływu powietrza, eliminując potrzebę stosowania dodatkowych blokad z wentylatorami lub jednostkami przetwarzania powietrza.

• Opcje sterownika elektronicznego (6 typów): Urządzenia ze zintegrowanym sterownikiem elektronicznym oferują następujące opcje:

  • SI (wewnętrzna nastawa): Wykorzystuje pojedynczy czujnik temperatury kanału (zamontowany w kanale wyjściowym) i pokrętło nastawy na urządzeniu.
  • SE (zewnętrzny punkt nastawy): Wykorzystuje pojedynczy czujnik temperatury kanału i zewnętrzne urządzenie do określania punktu nastawy.
  • CE (zewnętrzny sygnał sterujący): Akceptuje zewnętrzny sygnał sterujący 0-10 VDC.
  • FC (sterowanie przepływem i ciśnieniem): Łączy sterowanie przepływem i ciśnieniem.
  • F (Kontrola przepływu): Zapewnia kontrolę przepływu.
  • MB (MODBUS): Umożliwia komunikację poprzez

• Wysoka wydajność: Minimalna wymagana prędkość lotu: 1,5 m/s. Obciążenie kontrolowane za pomocą triaków: do 25 A (maks. 16,44

• Numeracja modeli: Numer modelu jasno określa specyfikacje (np.

Wyjaśnienie numeru modelu:

EHC [Diameter (mm)]/[Power (kW)]/[Phases]/[Controller Type]/[Control Features]/[Communication]/[Contactor]/[Setpoint Range]

• EHC: Elektryczny okrągły podgrzewacz/podgrzewacz wstępny
• Średnica (mm): Średnica kanału w milimetrach.
• Moc (kW): Moc wyjściowa w kilowatach.
• Fazy: Liczba faz (np. 2, 3).
• Typ kontrolera: SI, SE lub CE.
• Funkcje sterowania: FC (kontrola przepływu i ciśnienia), F (kontrola przepływu) lub brak.
• Komunikacja: MB (MODBUS).
• Stycznik: K (stycznik obecny).
• Zakres punktów nastawczych: Zakres temperatur (np. 0...+30°C).
