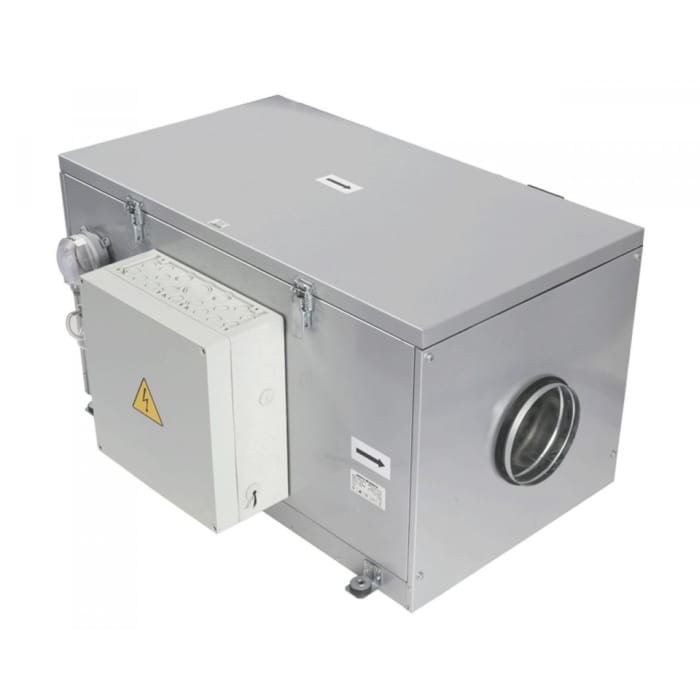

Centrala nawiewna VPA fi 160 nagrzewnica elektryczna 3,4kW-1 A8

Zastosowanie

Centrala nawiewna VPA zapewnia filtrację i podgrzewanie świeżego powietrza nawiewanego do pomieszczenia lub zespołu pomieszczeń.

Obudowa

Obudowa centrali wykonana jest z płyt warstwowych: ze stopu aluminiowo cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej. Grubość izolacji 25 mm.

Filtr

Centrala nawiewna wyposażona jest w filtr o klasie filtracji G4.

Nagrzewnica

Do podgrzewania nawiewanego powietrza w okresie zimowym i przejściowym służy elektryczna nagrzewnica wyposażona w dwustopniowe zabezpieczenie przed przegrzaniem. Elementy grzejne nagrzewnicy wykonane są ze stali nierdzewnej.

Wentylator

Do transportu powietrza służy wentylator odśrodkowy z wirnikiem, który ma łopatki zagięte do tyłu oraz wbudowane zabezpieczenie termiczne z automatycznym restartem. Elektryczny silnik wentylatora i wirnik wyważone są dynamicznie na dwóch płaszczyznach, a zastosowane w nich łożyska kulkowe nie wymagają obsługi. Okres pracy nie mniej niż 40000 godzin. Niektóre z typów wyposażone są w silnik o zwiększonej mocy (VPA-1).

Sterowanie i automatyka

Możliwe są 2 warianty wykonania: bez sterowania oraz z systemem sterowania i automatyki (z programatorem tygodniowym czasu pracy, wydajności wentylatora i mocy nagrzewnicy). System sterowania pozwala regulować wydatek powietrza, ustawiać temperaturę nawiewanego powietrza, kontrolować stopień zanieczyszczenia filtra oraz zaprogramować tygodniowy cykl pracy urządzenia. Dodatkowo system automatyki zapewnia ochronę przed przegrzaniem nagrzewnicy. Do komunikacji z urządzeniem służy panel sterujący, który należy zamontować w pomieszczeniu, do którego jest dostarczane powietrze – panel zawiera czujnik temperatury.

Funkcje sterowania i zabezpieczenia

•  Włączenie/wyłączenie centrali;
•  Regulacja prędkości obrotowej wentylatorów;
•  Podtrzymywanie zadanej temperatury w pomieszczeniu wg czujnika na panelu sterowania – płynna regulacja mocy ogrzewania;
•  Praca w programie dobowym lub tygodniowym;
•  Bezpieczne uruchomienie/wyłączenie wentylatorów;
•  Aktywne zabezpieczenie przed przegrzaniem nagrzewnicy wg czujnika temperatury w kanale wentylacyjnym, a także na podstawie sygnał z termokontaktów (50°C – automatyczny restart, 90°C – ręczny restart);
•  Przedmuchiwanie nagrzewnicy po wyłączeniu centrali;
•  Kontrola zanieczyszczenia filtra wg licznika motogodzin wentylatora.

Montaż

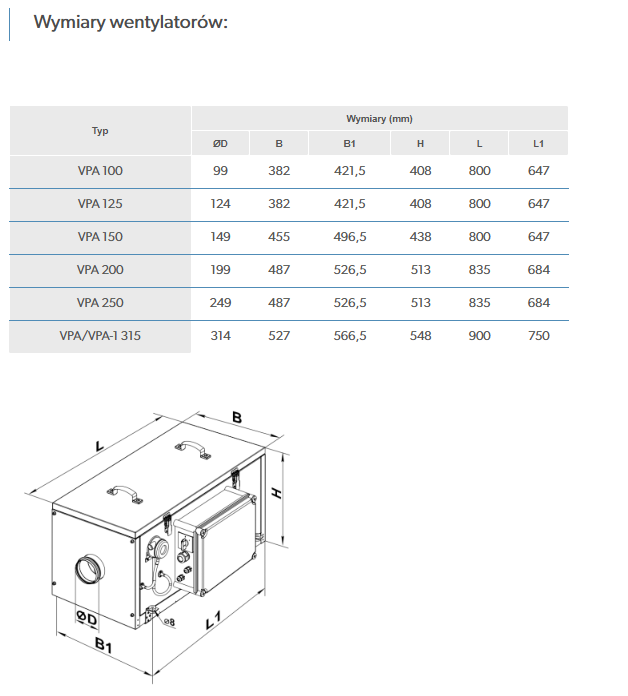

Centralę nawiewną można przymocować do podłoża lub sufitu za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych, jak i w pomieszczeniach, które ono obsługuje. Wszystkie modele przeznaczone są do połączenia z okrągłymi przewodami wentylacyjnymi o średnicy 100, 125, 150, 160, 200, 250, 315 mm. Urządzenie może być montowane w każdej pozycji, oprócz pionowej, kiedy strumień powietrza skierowany byłby w dół. Oznacza to, że nagrzewnica elektryczna nie może znajdować się pod wentylatorem. Podczas montażu urządzenia należy pamiętać o konieczności pozostawienia niezbędnego miejsca dla obsługi serwisowej.
